プレキャスト桁を用いたPC 橋、現場打ちPC 橋、プレキャストPC 床版等の設計を行います。
また、国土交通省が推奨するCIM（Construction Information Modeling）で活用が可能な3D CAD による３次元構造物モデルの作成も行います。
なお、弊社は、橋梁の製造及び施工経験豊かな技術者を有し、そのノウハウを生かした設計が出来ます。
また、その豊かな経験から、架設条件に最適な施工方法を提案することが出来ます。

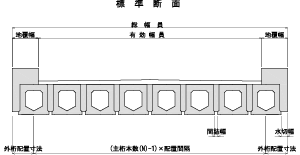

橋梁設計図の一例
※図をクリックすると拡大して表示されます。

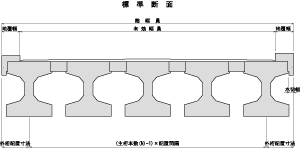

プレテンション方式スラブげた橋
JIS A 5373（プレキャストプレストレストコンクリート製品）に規定されたプレテンション方式のスラブげたを用いた構造です。
同様にプレテンション方式Ｔげた橋の構造もあります。
スラブ桁 標準支間： 5m ～ 24m
Ｔ桁 標準支間：18m ～ 24m
バイプレ方式Ｉげた橋
プレストレスを現場で導入するポストテンション方式のＩげたです。
プレストレスを引張鋼材と圧縮鋼材の２つの方法で導入する為、主けた高さを低くすることができる構造です。
バイプレ方式はポストテンション方式スラブげたを用いた構造もあります。
標準支間：25m ～ 50m

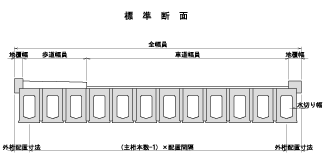

ポストテンション方式スラブげた橋
プレストレスを現場で導入するポストテンション方式のスラブげたです。セグメントを工場で製作するため、工期の短縮と品質の向上が図れる構造です。
標準支間：25m ～ 45m

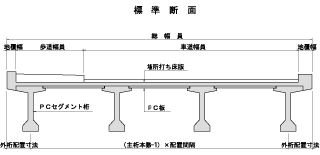

ポストテンション方式コンポげた橋
主げた及び床版用プレキャスト板が JIS A 5373（プレキャストプレストレストコンクリート製品）に規定されたポストテンション方式の橋げた及びプレキャスト床板を用いた構造です。
標準支間：25m ～ 45m
箱げた橋
PC鋼材を有効に配置しやすい断面の特性から、連続げた橋およびラーメン橋などの長大橋に多く用いられる構造です。
標準支間：30m ～ 60m
プレキャストPC床版
プレキャストＰＣ床版は、橋軸直角方向に分割して製作した部材を、現場で一体化し床版を構成する構造です。
一般に、橋軸直角方向はプレテンション方式によるPC 構造、橋軸方向はRC 構造として計画されます。
CIM業務の一例
※図をクリックすると拡大して表示されます。
CIM業務として、橋梁の３Ｄモデルを作成いたします。
CIM業務 - 例1

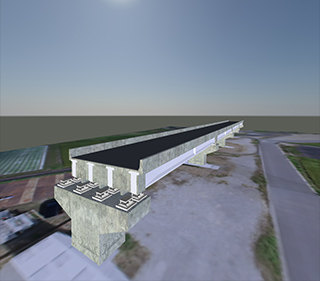

コンポ橋 完成モデル
CIM業務 - 例2

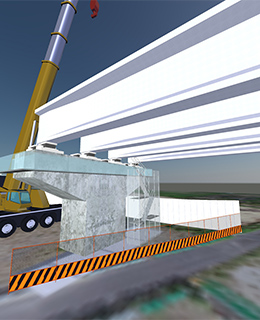

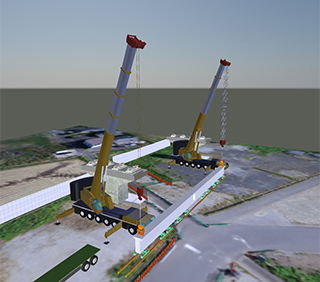

主桁クレーン架設モデル
CIM業務 - 例3
主桁架設後モデル
CIM業務 - 例4

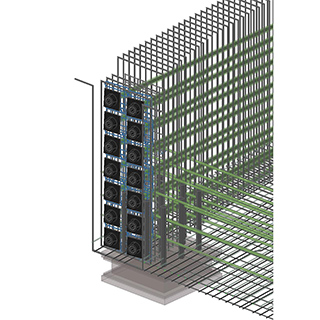

３Ｄ配筋モデル
