特徴及び適用範囲

  • 全国ボックスカルバート協会型のプレストレストコンクリート製プレキャストボックスカルバートで、JIS推奨仕様断面(JIS A 5373)です。
  • 頂底版にPC鋼材を配置することで部材厚を小さくすることができ、RCボックスカルバートに比べて軽量化が図れます。
  • 幅1.8m×高さ1.2m~幅5.0m×高さ2.5mを規格化しています。

設計条件

土かぶり…………………………………… 0.5m〜3.0m
死荷重
鉄筋コンクリートの単位体積質量… …… 24.5kN/m3
土の単位体積質量……………………… 18.0kN/m3
アスファルトの単位体積質量… ………… 22.5kN/m3
活荷重(道路横断)………………………… T-25t
水平土圧係数…………………………… 0.50
地下水位………………………………… 地下水位の最高位は、路面下50cmとする。
適用地盤………………………………… 原則として普通地盤以上の良好な地盤とする。
※設計の具体的な内容については、全国ボックスカルバート協会のプレキャストボックスカルバート設計・施工マニュアルを参考のこと。
※上記の設計条件外でも別途検討可能です。

施工写真

PCボックスカルバート | カルバート
PCボックスカルバート | カルバート

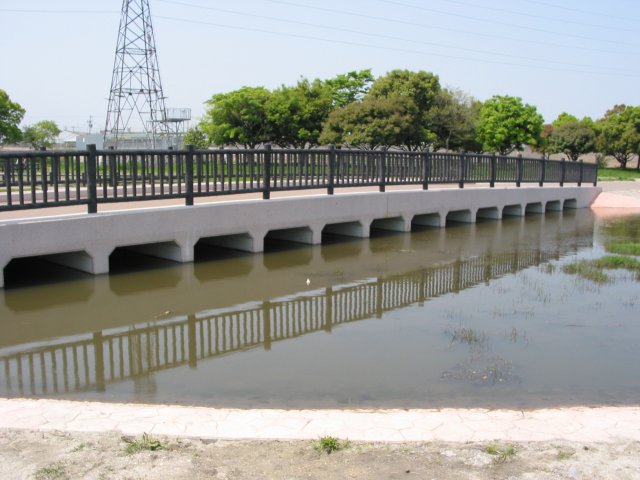

完成写真

PCボックスカルバート | カルバート
PCボックスカルバート | カルバート
PCボックスカルバート | カルバート
