設計条件
土かぶり…………………………………… 0.2m〜3.0m
死荷重
鉄筋コンクリートの単位体積質量… …… 24.5kN/m3
土の単位体積質量……………………… 18.0kN/m3
アスファルトの単位体積質量… ………… 22.5kN/m3
活荷重(道路横断)………………………… T-25t
水平土圧係数…………………………… 0.50
適用地盤………………………………… 原則として普通地盤以上の良好な地盤とする。
※上記の設計条件外でも別途検討可能です。
※ボックス内が車道、歩道及び外水位が高い場合は止水対策を考慮する必要があります。

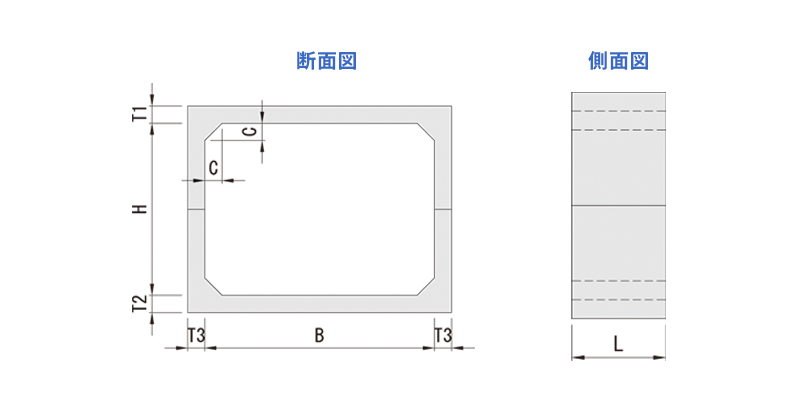

図面

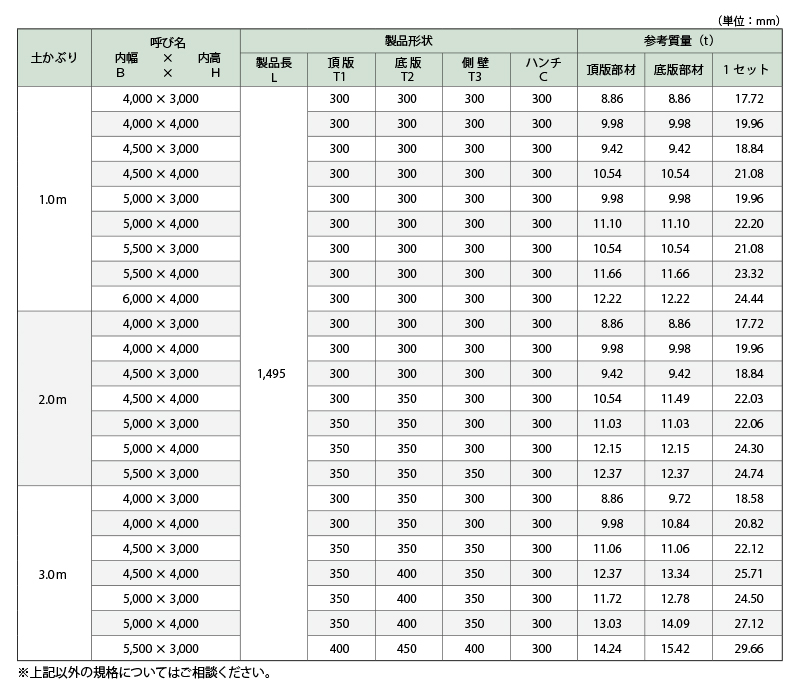

規格表
『設計条件によっては一部仕様が異なることがありますのでお問い合わせ下さい。』

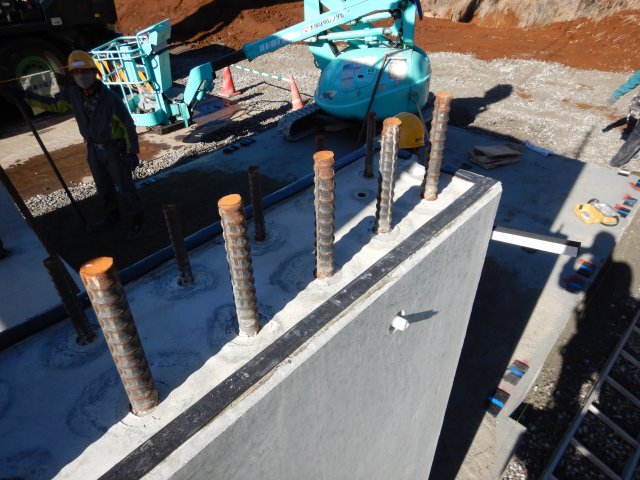

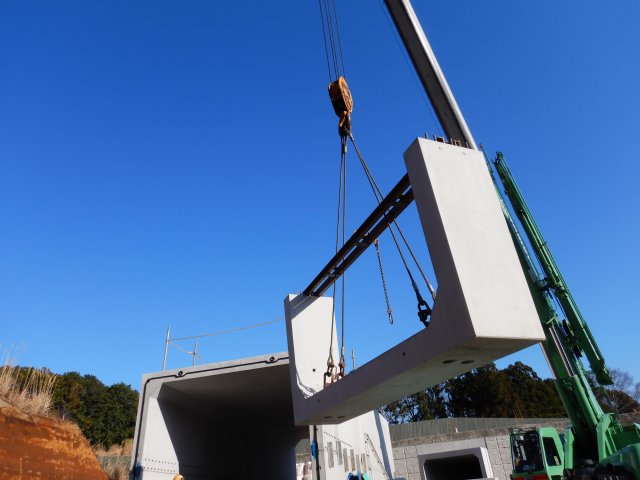

施工写真
![2分割大型ボックスカルバート | カルバート](/wp/wp-content/uploads/2021/06/DSCN1972-640x480.jpg)
![2分割大型ボックスカルバート | カルバート](/wp/wp-content/uploads/2021/06/DSCN1877-640x480.jpg)

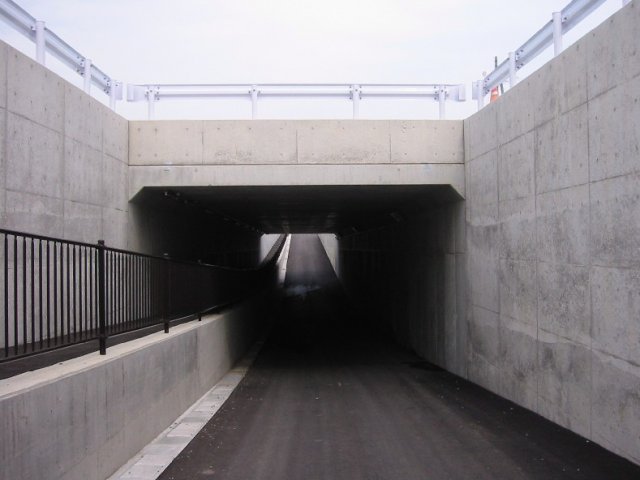

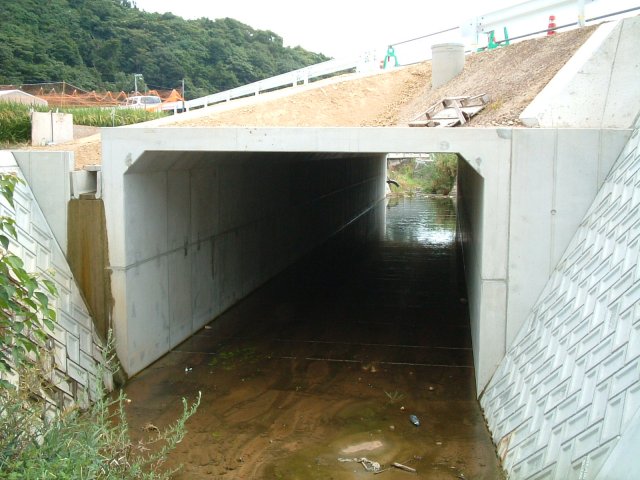

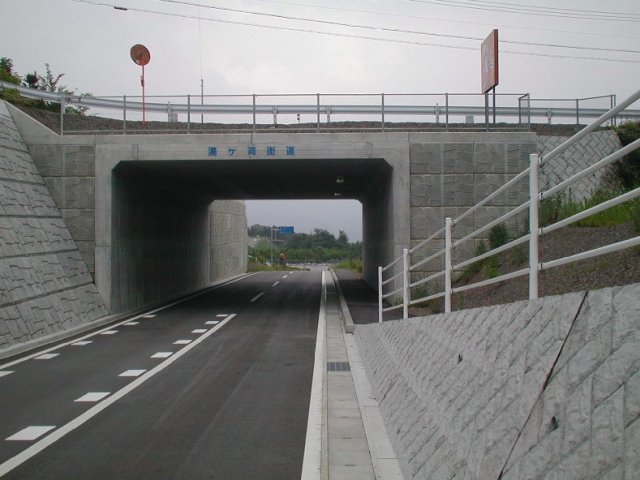

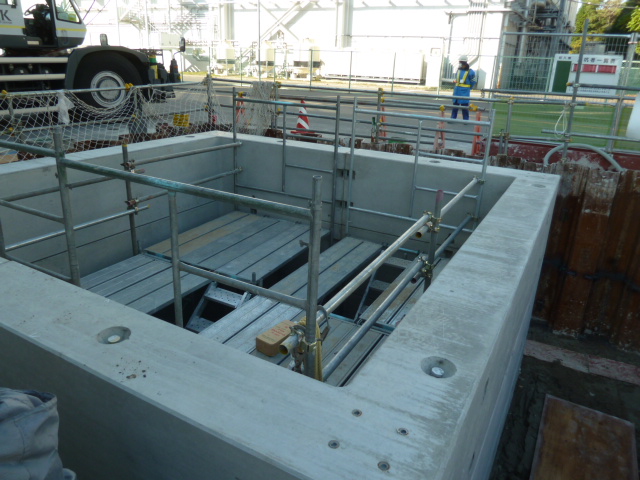

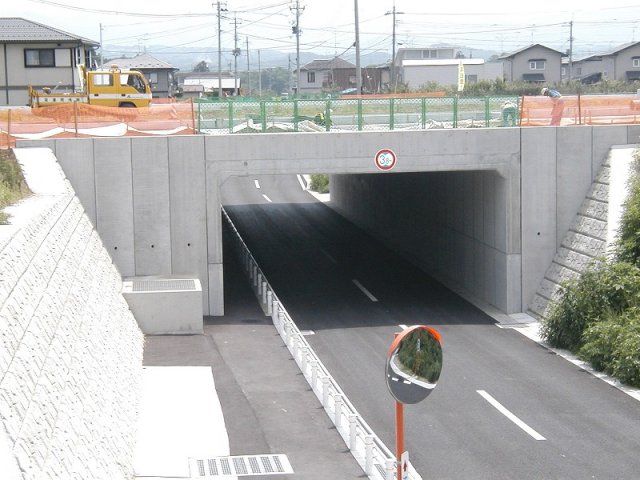

完成写真
![2分割大型ボックスカルバート | カルバート](/wp/wp-content/uploads/2021/06/f7b691a43a448de467cf5a478c5b6383-640x480.jpg)
![2分割大型ボックスカルバート | カルバート](/wp/wp-content/uploads/2021/06/f75066d5d085f99844a9ebc83687f444-640x480.jpg)
![2分割大型ボックスカルバート | カルバート](/wp/wp-content/uploads/2021/06/411603c50891fa60f2abb7500183ed09-640x480.jpg)
![2分割大型ボックスカルバート | カルバート](/wp/wp-content/uploads/2021/06/90a03349929f14d0d05de3986aedff41-640x480.jpg)
![2分割大型ボックスカルバート | カルバート](/wp/wp-content/uploads/2021/06/P1010821.jpg)
