製品情報

スーパーワイドボックス | カルバート

特徴及び適用範囲

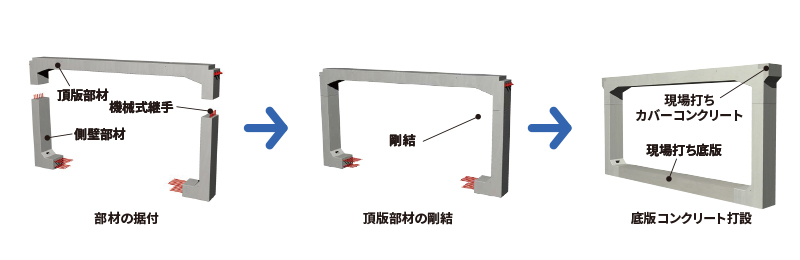

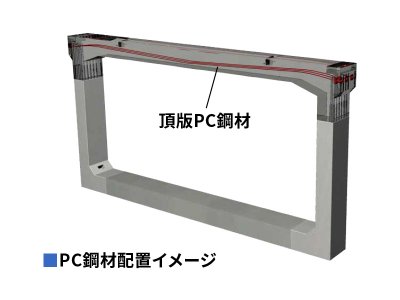

  • 頂版部材にPC 鋼材を使用し、PRC 構造としたボックスカルバートです。側壁部材をRC 構造として、上下方向に機械式継手を使用します。
  • 内空幅10.0m~13.0m級の超大断面に適用します。
  • 頂版部材、側壁部材はプレキャストコンクリート、底版部材は現場打ちコンクリートで構成されます。
  • 工期短縮を図るために、底版部材をプレキャスト化することも可能です。
  • 頂版部材の分割化も可能です。(SHOWAのチカラ03参照)
  • 小規模橋梁の代替として、多くの現場で採用されています。
  • ※側壁はPC鋼材による上下締めとする場合もあります。

設計条件

土かぶり……………………………0.2m〜2.0m
死荷重
鉄筋コンクリートの単位体積質量…24.5kN/㎥
土の単位体積質量…………………18.0kN/㎥
アスファルトの単位体積質量………22.5kN/㎥
活荷重(道路横断)…………………T-25t
水平土圧係数………………………0.50
地下水位………………………考慮せず
適用地盤………………………原則として普通地盤以上の良好な地盤とする。
鉄筋の許容引張り応力度……180N/mm2
側壁接合方法…………………PC鋼棒による接合
コンクリート設計基準強度……頂版部材 50N/mm2
              側壁部材 40N/mm2
              底版部材 30N/mm(2 場所打ち)
※上記の設計条件外でも別途検討可能です。
※ボックス内が車道、歩道及び外水位が高い場合は止水対策を考慮する必要があります。

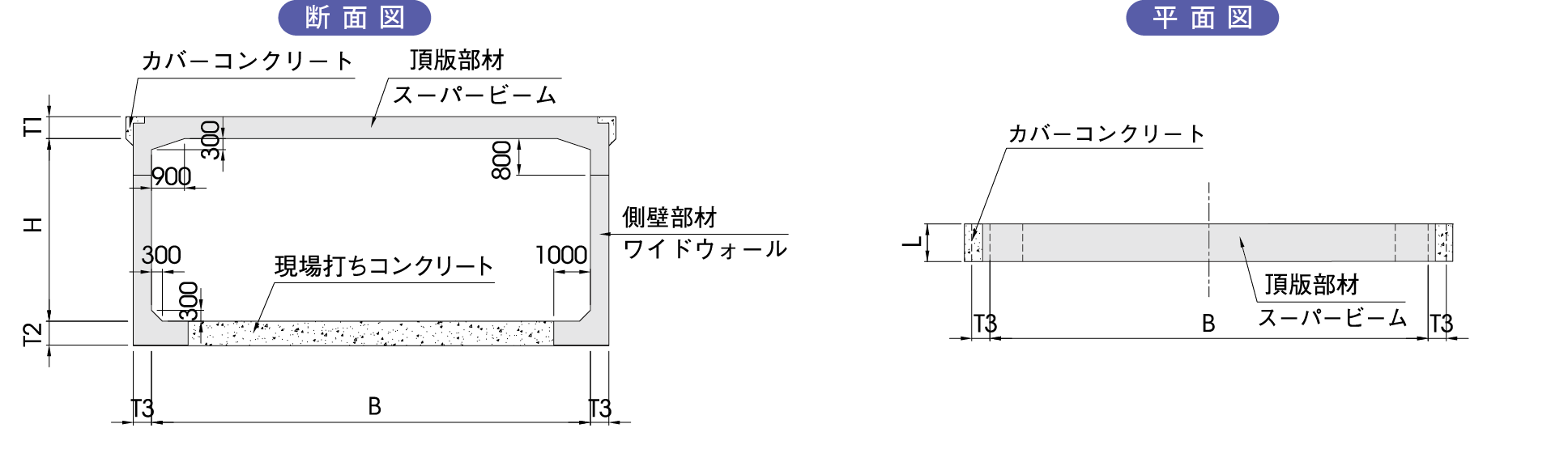

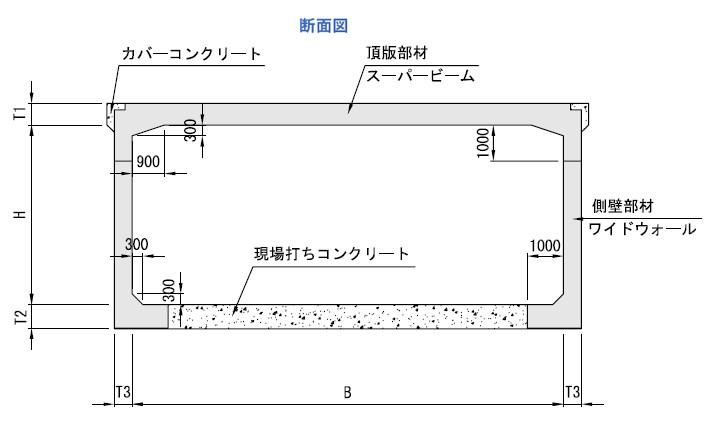

図面

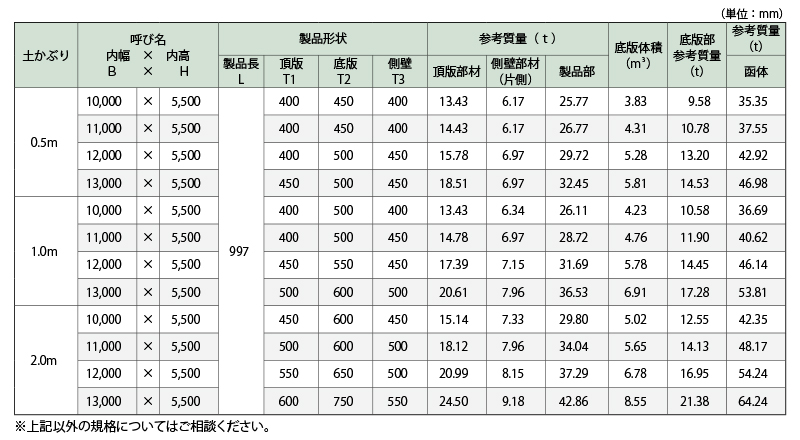

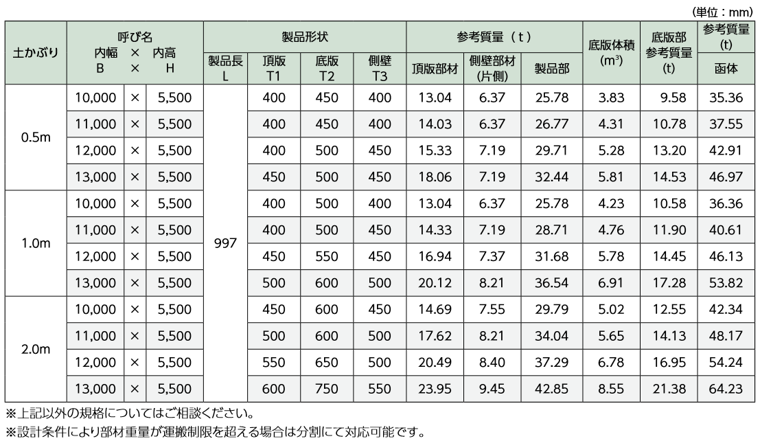

規格表

『設計条件によっては一部仕様が異なることがありますのでお問い合わせ下さい。』

施工写真

スーパーワイドボックス | カルバート
スーパーワイドボックス | カルバート
スーパーワイドボックス | カルバート
スーパーワイドボックス | カルバート

完成写真

スーパーワイドボックス | カルバート
スーパーワイドボックス | カルバート
