SWTスラブ | スラブ・板

特徴及び適用範囲

  • 道路及び農道など、水路横断用のスラブです。
  • 形状をπ型にすることにより、矩形のRCスラブに比べて軽量化を実現しています。
  • 設計荷重はT-6t、T-10t及び歩道荷重(5.0kN /m2)からお選び頂けます。
  • 本格的な道路橋として使用する場合は各種検討が必要となります。

設計条件

活荷重…………………………………… 自動車荷重 T-10t、T-6t、歩道荷重 5.0kN/m2
衝撃係数………………………………… i= 20 /( 50 +L)
使用材料
コンクリート設計基準強度… …………… σck = 40 N/mm2
鉄 筋…………………………………… SD295(SD345)

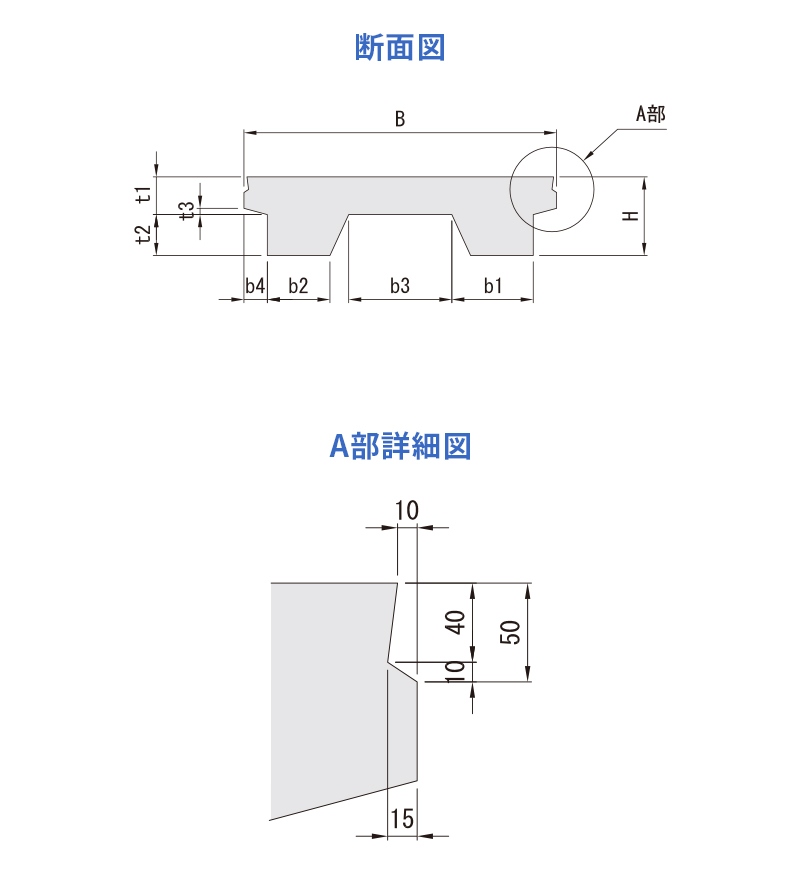

図面

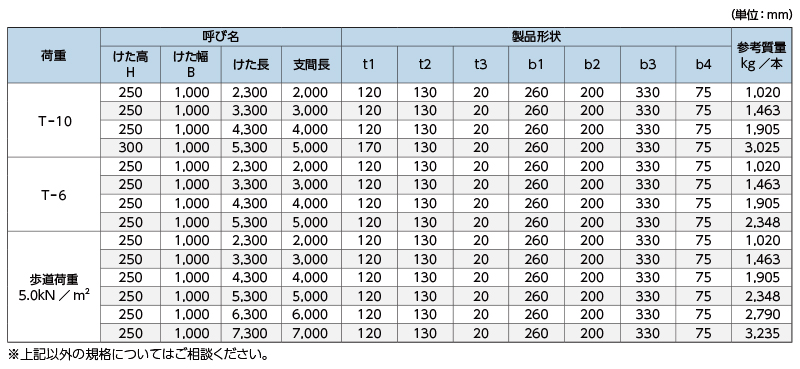

規格表

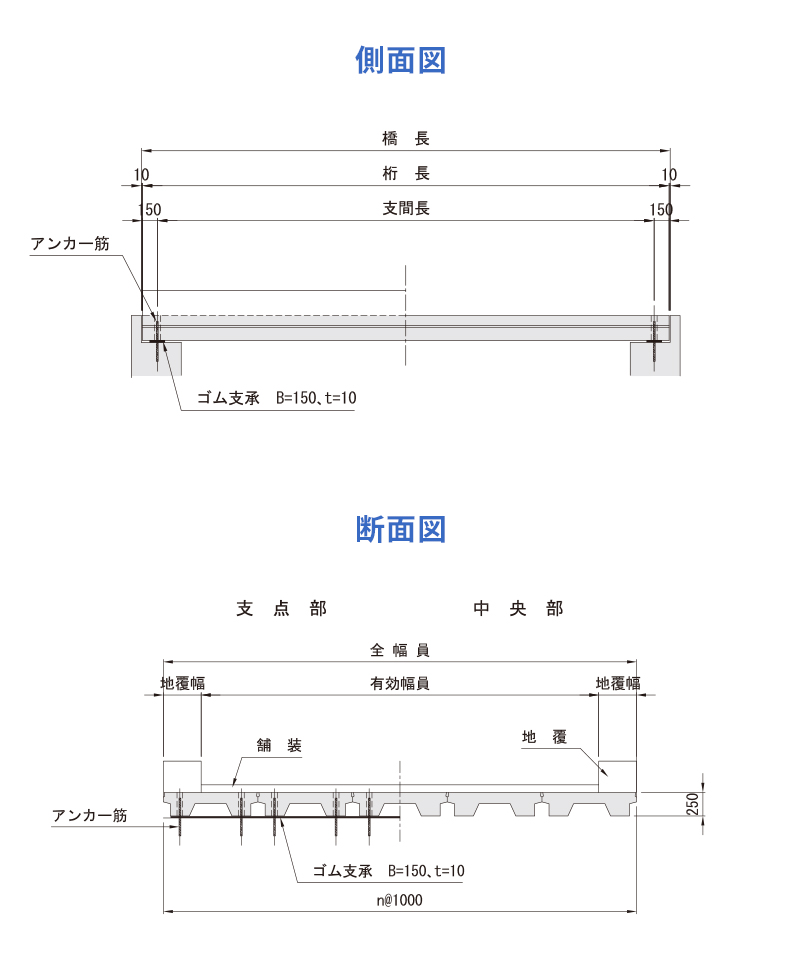

SWTスラブ一般図

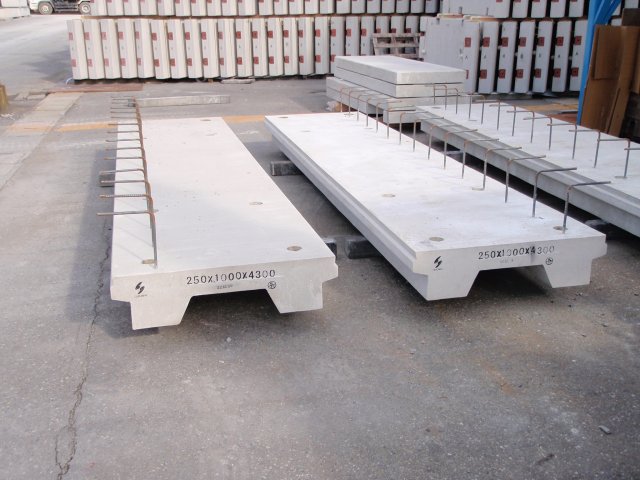

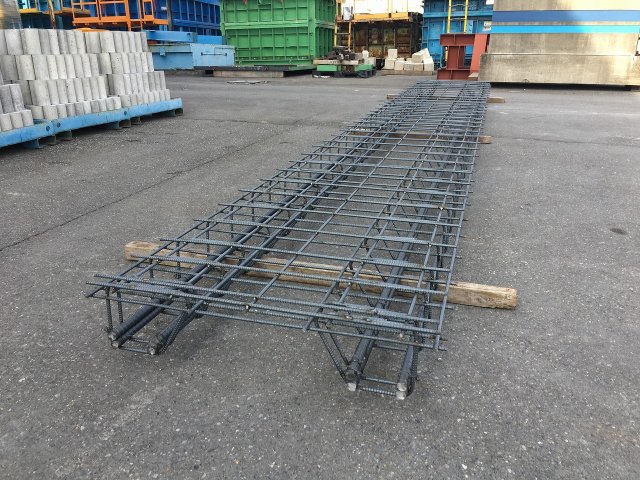

施工写真

SWTスラブ | スラブ・板
SWTスラブ | スラブ・板

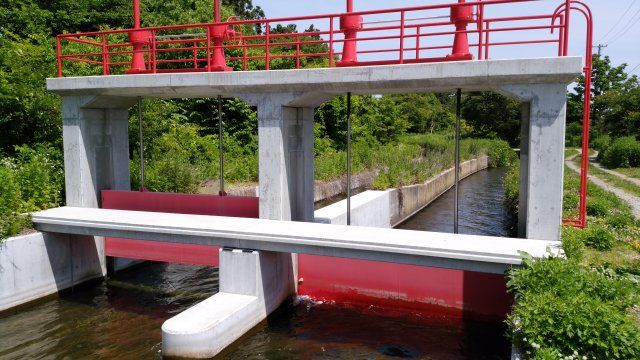

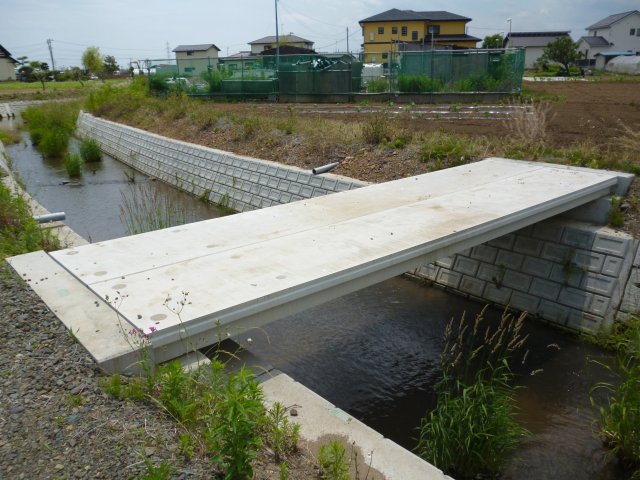

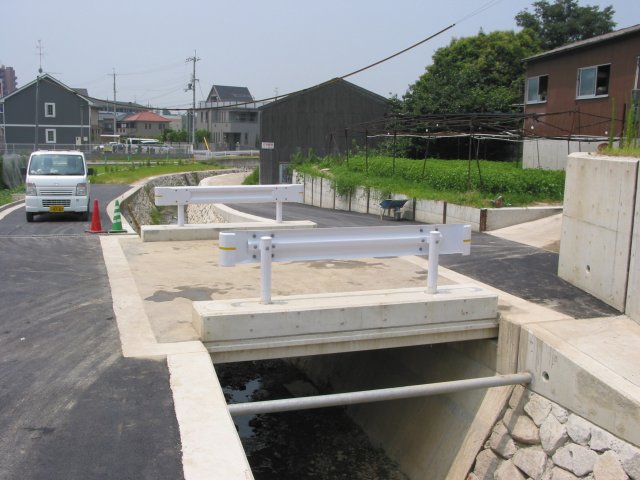

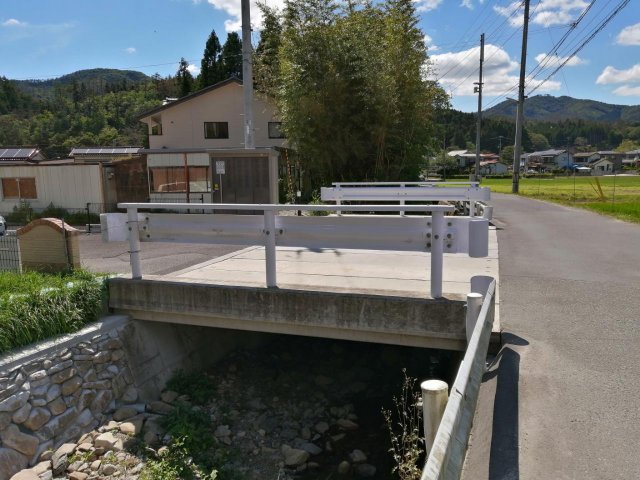

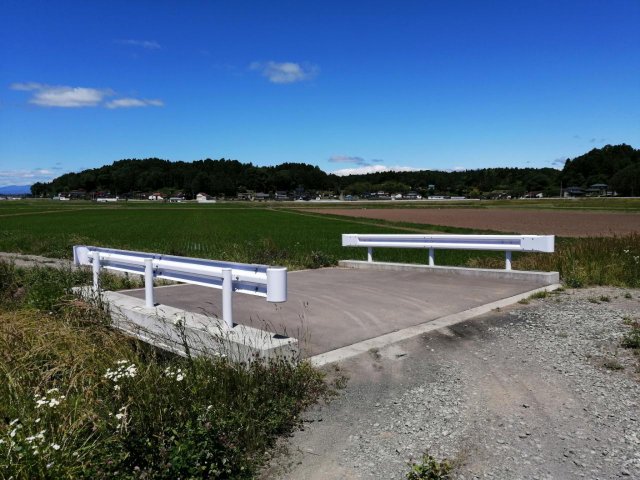

完成写真

SWTスラブ | スラブ・板
SWTスラブ | スラブ・板
SWTスラブ | スラブ・板
SWTスラブ | スラブ・板
SWTスラブ | スラブ・板
