SL擁壁・SL-F | 擁壁・法面保護

特徴及び適用範囲

 擁壁の天端部に歩行者自転車用柵やフェンスを設置できるL型擁壁です。
 防護柵への水平荷重は0.39kN/mを想定しています。
 上載荷重条件が異なる2種類のタイプがあります。

3Dデータ

設計条件

コンクリートの単位体積重量 … γc=24.5kN/m3
摩擦係数………………………… μ=0.6
土圧算定式……………………… 試行くさび法
盛土勾配………………………… 水平
フェンス荷重 …………………… P =0.39 kN/mの荷重が高欄天端に作用する。

荷重の組み合わせは下記の組み合わせについて検討する。

  • 常時荷重(長期)……………… 土圧+自重+上載荷重
  • フェンス荷重(短期)…………… 土圧+自重+上載荷重+フェンス荷重

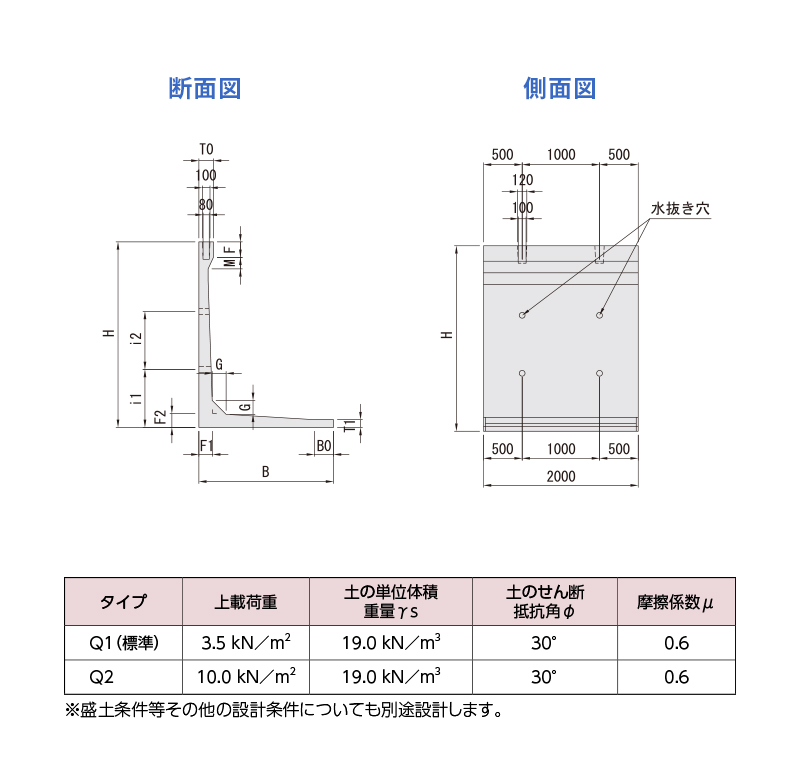

図面

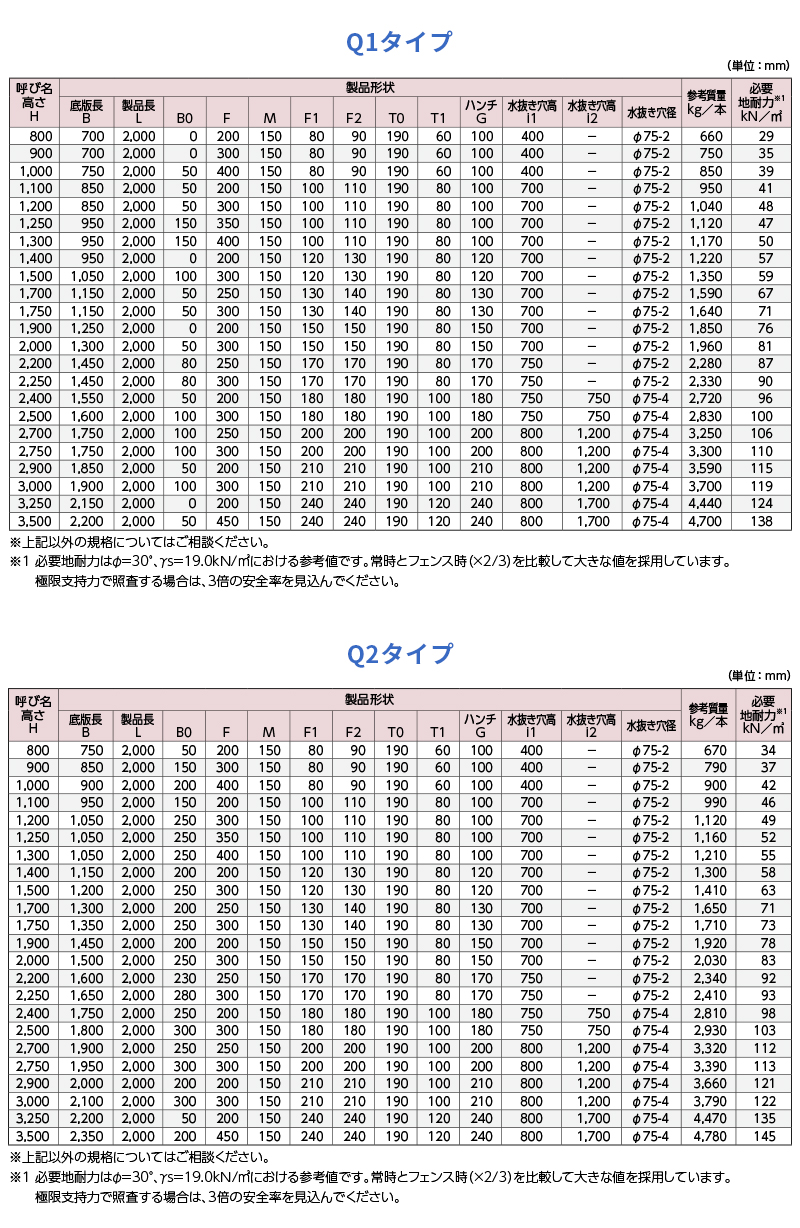

規格表

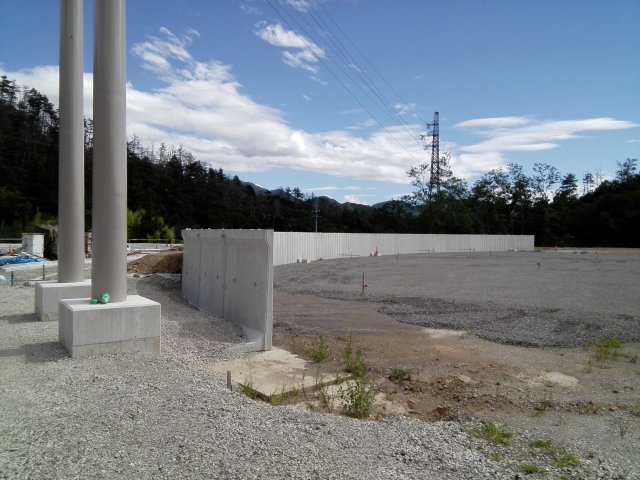

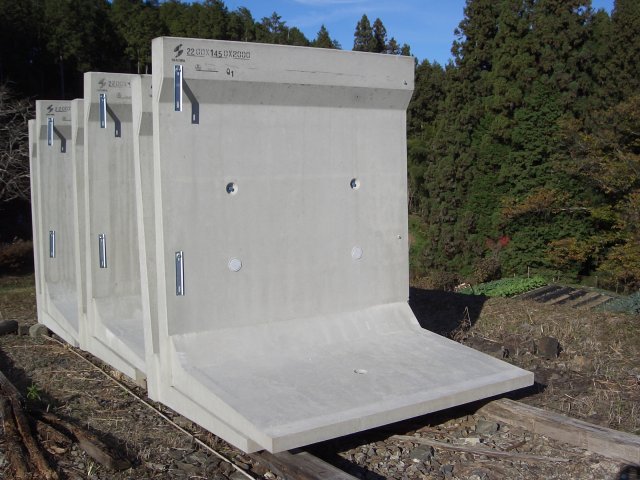

施工写真

SL擁壁・SL-F | 擁壁・法面保護
SL擁壁・SL-F | 擁壁・法面保護

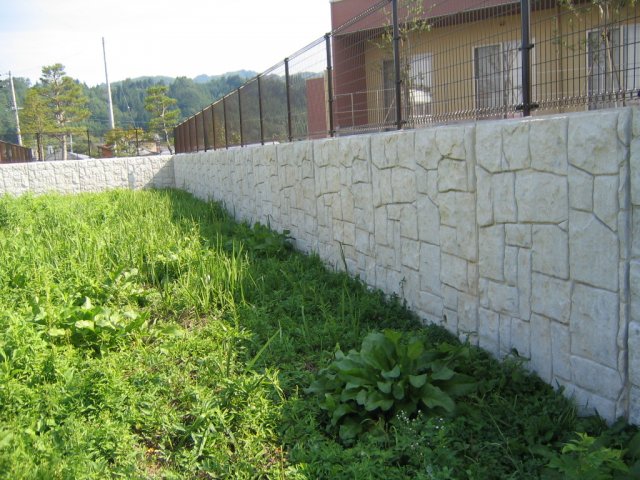

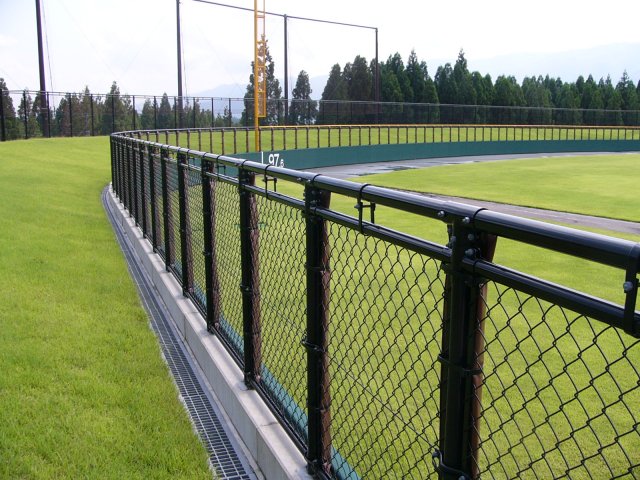

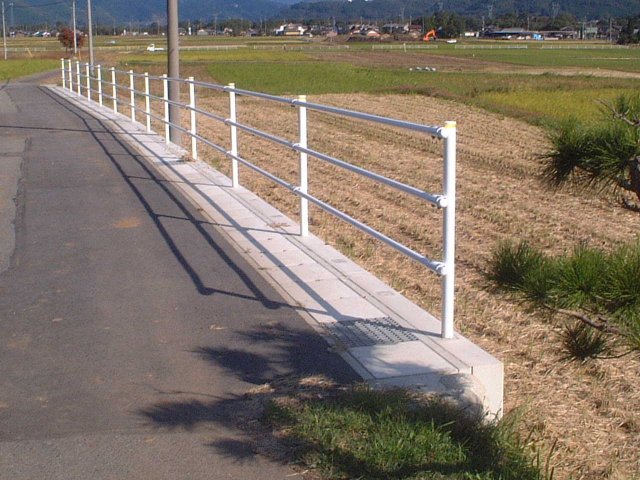

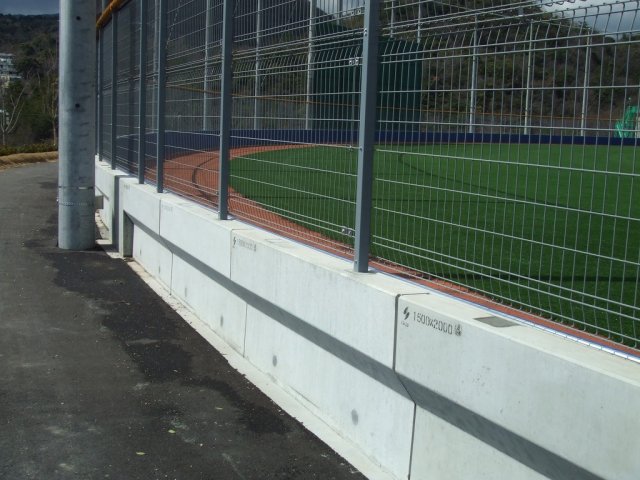

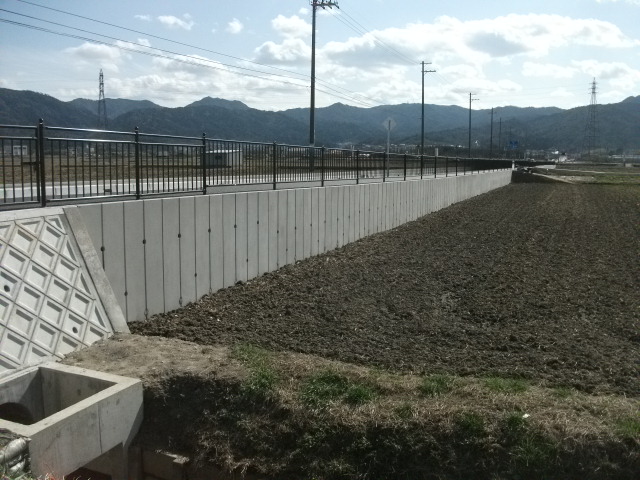

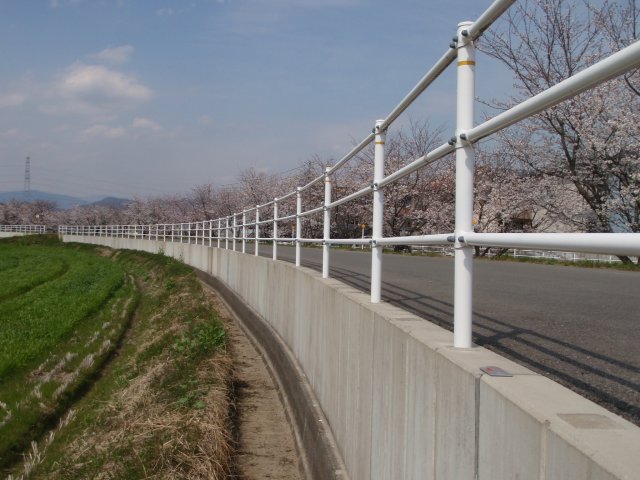

完成写真

SL擁壁・SL-F | 擁壁・法面保護
SL擁壁・SL-F | 擁壁・法面保護
SL擁壁・SL-F | 擁壁・法面保護
SL擁壁・SL-F | 擁壁・法面保護
SL擁壁・SL-F | 擁壁・法面保護
SL擁壁・SL-F | 擁壁・法面保護
SL擁壁・SL-F | 擁壁・法面保護
